เครื่องทดสอบไฟฟ้า 8 แบบและการใช้งาน

เครื่องทดสอบไฟฟ้า

ช่างไฟฟ้ามืออาชีพใช้เครื่องทดสอบที่หลากหลายเพื่อตรวจสอบฟังก์ชั่นไฟฟ้าที่หลากหลายในการเดินสายไฟฟ้าที่อยู่อาศัยและเชิงพาณิชย์และเจ้าของบ้าน DIY ก็จะพบว่าเครื่องมือเหล่านี้มีประโยชน์ เรียนรู้ที่จะระบุผู้ทดสอบเหล่านี้ทำความเข้าใจเกี่ยวกับฟังก์ชั่นของพวกเขาและเรียนรู้วิธีการใช้พวกเขาจะเพิ่มพูนความเชี่ยวชาญของคุณอย่างมากเมื่อมันมาถึงการทำงานกับสายไฟ

ผู้ทดสอบบางคนเป็นอุปกรณ์มัลติฟังก์ชั่นที่สามารถทำงานได้มากที่สุดถ้าไม่ทั้งหมดของหน้าที่ทดสอบระบบไฟฟ้าทั่วไปในขณะที่คนอื่นเป็นอุปกรณ์ฟังก์ชั่นเดียวที่ทดสอบสำหรับฟังก์ชั่นเดียว เครื่องทดสอบไฟฟ้าหลายประเภทสามารถใช้ตรวจสอบระดับแรงดันไฟฟ้าในวงจร AC และ DC เพื่อทดสอบแอมแปร์ความต่อเนื่องวงจรสั้นและวงจรเปิดขั้วและอื่น ๆ บางคำศัพท์เหล่านี้ไม่คุ้นเคยกับเจ้าของบ้านส่วนใหญ่ แต่สิ่งที่สำคัญที่สุดสำหรับ DIYer ที่วางแผนจะเดินสายภายในบ้านคือการรู้วิธีทดสอบการมีอยู่ของแรงดันไฟฟ้า อุปกรณ์หลายอย่างที่อธิบายด้านล่างทำหน้าที่นี้ให้สำเร็จ

เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัส (เครื่องทดสอบการเหนี่ยวนำ)

เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัส (หรือที่เรียกว่าเครื่องทดสอบแบบเหนี่ยวนำ) อาจเป็นเครื่องทดสอบที่ปลอดภัยที่สุดและแน่นอนว่าใช้งานได้ง่ายที่สุด เครื่องทดสอบแบบไม่สัมผัสช่วยให้คุณสามารถตรวจสอบแรงดันไฟฟ้าในสายไฟหรืออุปกรณ์โดยไม่ต้องสัมผัสสายไฟหรือชิ้นส่วนใด ๆ อุปกรณ์ดังกล่าวเป็นไม้เท้าขนาดเล็กที่มีปลายเล็ก ๆ ที่ปลายประสาทสัมผัสที่แรงดันไฟฟ้าในสิ่งต่าง ๆ เช่นการเดินสายไฟฟ้า, ร้านค้า, เบรกเกอร์วงจร, สายไฟ, ซ็อกเก็ตไฟและสวิตช์ คุณสามารถอ่านค่าได้ง่าย ๆ ด้วยการเสียบปลายของเครื่องทดสอบเข้ากับช่องเสียบเต้าเสียบหรือแม้แต่สัมผัสด้านนอกของสายไฟหรือสายไฟฟ้า

ผู้ทดสอบการเหนี่ยวนำใช้แบตเตอรี่เพื่อจ่ายกำลังไฟให้กับอุปกรณ์และรุ่นส่วนใหญ่แจ้งให้คุณทราบถึงแรงดันไฟฟ้าที่มีด้วยแสงสีแดงที่ส่วนปลายของเครื่องทดสอบรวมถึงเสียงที่หึ่ง พวกเขามาพร้อมกับคลิปพกพาที่มีประโยชน์เพื่อให้คุณสามารถนำไปไว้ใกล้กับหัวใจของคุณและพร้อมเสมอเพื่อความปลอดภัย เครื่องมือพื้นฐานที่สุดของเครื่องมือเหล่านี้จะให้ข้อมูล "On-Off" อย่างง่ายซึ่งจะแสดงเฉพาะเมื่อมีแรงดันไฟฟ้าอยู่หรือไม่ ประเภทที่ซับซ้อนมากขึ้น (และมีราคาแพงกว่า) ให้การตรวจวัดเบื้องต้นเกี่ยวกับแรงดันไฟฟ้าที่มีอยู่ถึงแม้ว่าการวัดนั้นจะไม่แม่นยำเกือบเท่าที่เสนอโดยมัลติมิเตอร์หรือเครื่องทดสอบแรงดันไฟฟ้าอื่น ๆ (อธิบายไว้ด้านล่าง)

เนื่องจากนี่เป็นอุปกรณ์ที่ใช้แบตเตอรี่จึงเป็นสิ่งสำคัญที่แบตเตอรี่จะถูกชาร์จจนเต็มเพื่อให้เครื่องทดสอบทำงานได้อย่างถูกต้อง ทดสอบอุปกรณ์บนเต้าเสียบหรือสวิตช์ที่คุณรู้ว่า "สด" เสมอเพื่อตรวจสอบว่าเครื่องทดสอบทำงานอย่างถูกต้อง

• นี่เป็นเครื่องทดสอบที่เจ้าของบ้านส่วนใหญ่ควรเป็นเจ้าของ แม้ว่ามันจะทำหน้าที่เพียงฟังก์ชั่นเดียว - เพื่อตรวจจับและวัดแรงดันไฟฟ้าประมาณ - นี่คือการทดสอบที่สำคัญที่สุดสำหรับเจ้าของบ้าน DIY

เครื่องทดสอบแรงดันไฟฟ้านีออน

เครื่องทดสอบแรงดันไฟฟ้านีออนหรือเครื่องทดสอบวงจรนีออนนั้นง่ายเหมือนที่มา พวกมันมีร่างเล็ก ๆ ที่มีแสงนีออนอยู่ข้างในและมีสายสั้นสองเส้นพร้อมหัววัดโลหะที่ปลายแต่ละด้าน เครื่องทดสอบแรงดันนีออนจะบอกคุณว่ามีแรงดันอยู่หรือไม่เท่านั้น พวกเขาไม่ได้บอกคุณว่าแรงดันไฟฟ้าอยู่ในวงจรมากแค่ไหน ไม่เหมือนกับเครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสสิ่งนี้ทำให้คุณต้องสัมผัสกับสายวงจรขั้วเกลียวหรือช่องเสียบด้วยหัววัดสายไฟ อุปกรณ์นี้ไม่ใช้แบตเตอรี่ทำให้เป็นเครื่องมือที่เชื่อถือได้มาก

ในการใช้เครื่องทดสอบแรงดันไฟฟ้าของนีออนเพียงแตะที่หัวทดสอบหนึ่งอันเพื่อลวดร้อนขั้วสกรูหรือช่องเสียบแล้วแตะหัววัดอื่น ๆ เพื่อสัมผัสที่เป็นกลางหรือกราวด์ หลอดไฟนีออนขนาดเล็กที่ส่วนปลายของเครื่องมือพร้อมไฟหากมีอยู่ในปัจจุบัน ผู้ทดสอบสามารถตรวจสอบได้ว่าเต้าเสียบมีการต่อสายดินอย่างถูกต้องหรือไม่: หากเครื่องทดสอบสว่างขึ้นเมื่อเสียบหัวตรวจวัดเข้าไปในช่องเสียบร้อนและช่องว่างที่เป็นกลางบนเต้าเสียบ หมายความว่าเต้าเสียบไม่ได้ต่อสายดินอย่างเหมาะสม

นี่เป็นเครื่องมือที่ใช้งานง่ายมาก แต่ควรจัดการด้วยความระมัดระวัง: หากคุณบังเอิญสัมผัสกับหัววัดโลหะในระหว่างการทดสอบ - และมีแรงดันไฟฟ้าในวงจร - คุณอาจตกใจ จับหัววัดเครื่องมืออย่างระมัดระวังโดยปลอกพลาสติกเมื่อใช้เครื่องทดสอบวงจรนีออน

• เนื่องจากผู้ทดสอบนี้มีราคาไม่แพงมากเจ้าของบ้านส่วนใหญ่ควรเป็นเจ้าของแม้ว่าพวกเขาจะเป็นเจ้าของเครื่องทดสอบแบบไม่ต้องสัมผัส หากผู้ทดสอบที่ไม่ติดต่อของคุณมีแบตเตอรี่ที่ล้มเหลวหรือมีปัญหาภายในเครื่องทดสอบนีออนเป็นวิธีที่เชื่อถือได้ในการตรวจสอบกระแส นอกจากนี้ยังมีวิธีที่ดีในการตรวจสอบเพื่อให้แน่ใจว่าผู้ทดสอบที่ไม่ได้ทำงานอย่างถูกต้อง

ตัววิเคราะห์วงจรแบบปลั๊กอิน

ตัววิเคราะห์วงจรแบบปลั๊ก - ปลั๊กนั้นมีราคาถูกและง่ายต่อการใช้งานซึ่งสามารถบอกคุณได้อย่างมากมายเกี่ยวกับฟังก์ชั่นของวงจรไฟฟ้าเมื่อคุณเสียบเข้ากับเต้าเสียบ เครื่องทดสอบเหล่านี้ออกแบบมาเพื่อทดสอบเต้าเสียบไฟฟ้าทั่วไป แต่มีเพียงเต้าเสียบที่มี สายดิน ซึ่งมีสามช่องเท่านั้น ช่องเสียบสองช่องที่เก่ากว่าไม่สามารถทดสอบกับผู้ทดสอบได้เนื่องจากไม่มีสายดินเชื่อมต่อกับช่องเสียบเหล่านี้ ช่องเสียบสองช่องได้รับการทดสอบอย่างดีที่สุดด้วยเครื่องทดสอบวงจรนีออน

ตัววิเคราะห์วงจรปลั๊กอินมีไฟนีออนสามดวงที่สว่างขึ้นในรูปแบบที่แตกต่างกันเพื่อระบุผลลัพธ์การทดสอบที่เฉพาะเจาะจง สติกเกอร์แผนภูมิบนเครื่องทดสอบช่วยให้คุณตีความรูปแบบแสง การผสมผสานของแสงที่แตกต่างกันแสดงถึงเต้ารับที่มีสายที่ถูกต้องเต้าเสียบที่มีสายย้อนกลับวงจรเปิดและการมีหรือไม่มีการเชื่อมต่อภาคพื้นดิน เครื่องวิเคราะห์วงจรไม่มีแบตเตอรี่ พวกเขาเพียงเสียบเข้ากับเต้าเสียบเพื่อทำการทดสอบ เต้ารับต้องมีกระแสไฟเพื่อให้ผู้ทดสอบทำงาน

• นี่เป็นเครื่องทดสอบที่มีประโยชน์มากสำหรับเจ้าของบ้านที่ทำงานไฟฟ้า DIY ในระดับราคาเพียงไม่กี่ดอลลาร์

เครื่องทดสอบความต่อเนื่อง

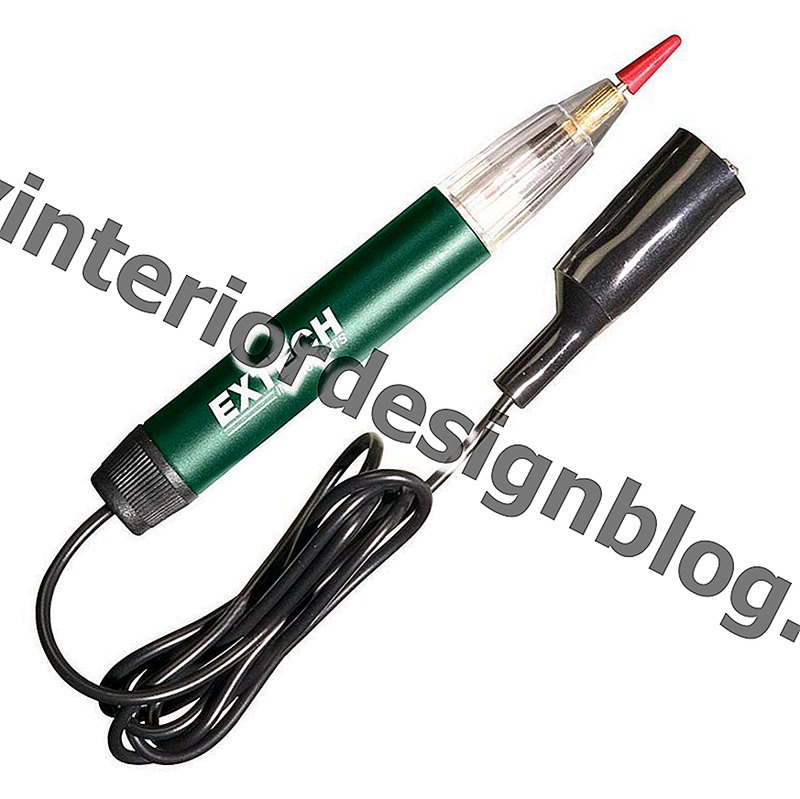

เครื่องทดสอบความต่อเนื่องเป็นอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และมีหัววัดที่ปลายด้านหนึ่งและสายที่มีคลิปจระเข้หรือหัววัดอื่นที่ปลายอีกด้านหนึ่ง หากคุณสัมผัสทั้งสองเข้าด้วยกันคุณจะต้องทำให้วงจรเสร็จสมบูรณ์และแสงจะส่องสว่างบนตัวเครื่องทดสอบเพื่อระบุวงจรที่สมบูรณ์ ผู้ทดสอบเหล่านี้ยอดเยี่ยมสำหรับการตรวจสอบเพื่อดูว่าสวิตช์แบบขั้วเดียวทำงานอย่างถูกต้องหรือไม่

ต่างจากเครื่องทดสอบอื่น ๆ เครื่องทดสอบความต่อเนื่องจะใช้เสมอเมื่อปิดวงจรหรือสายไฟหรืออุปกรณ์ที่ตัดการเชื่อมต่อจากวงจร หากคุณใช้อุปกรณ์ที่ต่อเนื่องกับสายไฟของวงจร ให้ปิดสวิตช์ของวงจรหรืออุปกรณ์ที่คุณกำลังทดสอบอยู่เสมอ หรือปลดการเชื่อมต่ออุปกรณ์ทั้งหมดจากสายไฟของวงจร อาจเป็นอันตรายอย่างยิ่งหากใช้เครื่องทดสอบความต่อเนื่องกับสายไฟที่มีแรงดันไฟฟ้า

ช่างไฟฟ้าบางรายใช้เครื่องมือเหล่านี้เพื่อทดสอบอุปกรณ์ที่ตัดการเชื่อมต่อโดยสิ้นเชิงจากการเดินสายวงจร ตัวอย่างเช่นเครื่องทดสอบความต่อเนื่องเสนอวิธีที่ดีในการดูว่าการเดินสายไฟยังคงอยู่หรือไม่หรือกลไกภายในของสวิตช์ที่ตัดการเชื่อมต่อทำงานได้อย่างถูกต้อง หากปิดวงจรเครื่องทดสอบความต่อเนื่องจะมีวิธีการตรวจสอบการเดินสายเพื่อให้แน่ใจว่าวงจรสมบูรณ์ นอกจากนี้คุณยังสามารถใช้เพื่อระบุการลัดวงจรในการเดินสาย

• แม้ว่าเจ้าของบ้านส่วนใหญ่จะไม่ค่อยใช้เครื่องทดสอบนี้ แต่ก็มีราคาไม่แพงนักและจะพบว่ามีประโยชน์สำหรับ DIYer ที่ทำงานไฟฟ้ารอบบ้าน

มัลติมิเตอร์

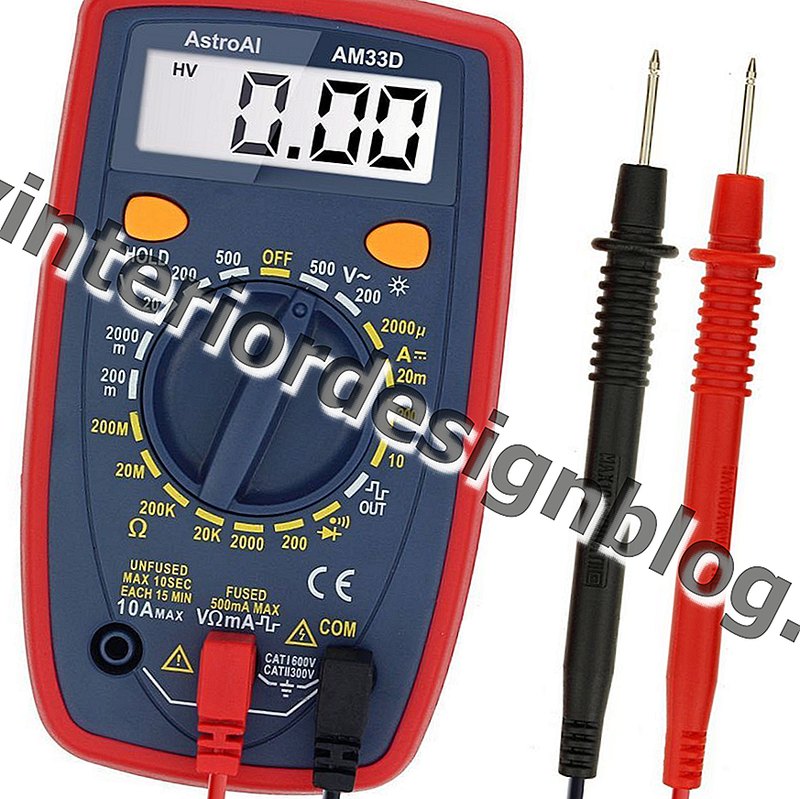

มัลติมิเตอร์เป็นเครื่องทดสอบไฟฟ้าเอนกประสงค์ที่หลากหลายที่สุดและเนื่องจากชื่อมีความหมายว่าสามารถทดสอบฟังก์ชั่นต่าง ๆ ได้มากมาย ช่างไฟฟ้ามืออาชีพทุกคนเป็นเจ้าของหนึ่งในเครื่องมือเหล่านี้ มัลติมิเตอร์ส่วนใหญ่สามารถให้การอ่านค่าความต้านทานที่แม่นยำ, แรงดันไฟฟ้า AC และ DC, ความต่อเนื่อง, ความจุและความถี่ หากคุณเรียนรู้วิธีการใช้ฟังก์ชั่นทั้งหมดมัลติมิเตอร์สามารถให้ข้อมูลทั้งหมดที่ผู้ทดสอบอื่น ๆ เสนอให้

มัลติมิเตอร์มีตัวกล่องที่มีการอ่านข้อมูลแบบดิจิตอลหรืออนาล็อกเป็นหน้าปัดสำหรับตั้งค่าฟังก์ชั่นการทดสอบ (เช่นเดียวกับแรงดันไฟฟ้าและการตั้งค่าการอ่านค่าต่าง ๆ ) และขั้วต่อยาวสองอันพร้อมหัววัดโลหะที่ปลาย ผู้ทดสอบเหล่านี้มีคุณภาพและความถูกต้องอย่างกว้างขวางดังนั้นหากคุณซื้อเครื่องทดสอบมันมีเหตุผลที่จะลงทุนในเครื่องมือคุณภาพ (แพงกว่า)

• ผู้ใช้งานระดับกลางถึงระดับสูงอาจต้องการที่จะมีมัลติมิเตอร์แม้ว่ามันจะต้องฝึกฝนเพื่อเรียนรู้ฟังก์ชั่นที่หลากหลายและวิธีการใช้งาน DIYers ที่ไม่เป็นทางการมากขึ้นจะพบว่าฟังก์ชั่นการทดสอบทั่วไปสามารถทำได้โดยใช้เครื่องมืออื่น ๆ ที่ราคาไม่แพง

เครื่องทดสอบแรงดันโซลินอยด์

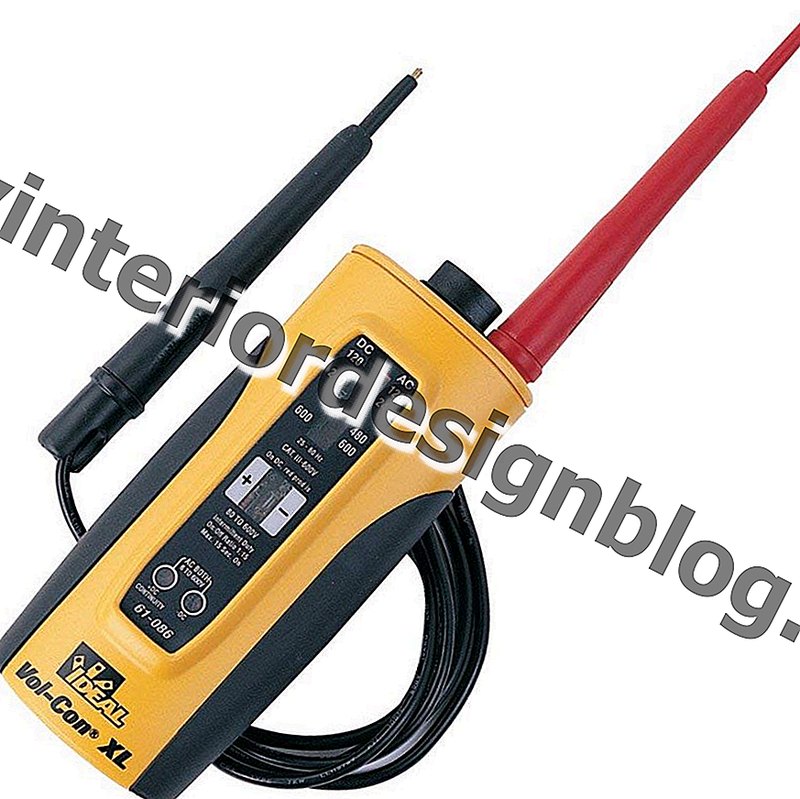

เครื่องทดสอบแรงดันโซลินอยด์หรือที่รู้จักกันในชื่อทางการค้าว่า "wiggies" เป็นมัลติฟังก์ชั่นการทดสอบ แต่มันค่อนข้างง่ายและใช้งานง่ายกว่ามัลติมิเตอร์ที่ใช้แบตเตอรี่ มีทั้งรุ่นแอนะล็อกและดิจิตอล โซลินอยด์โวลต์มิเตอร์สามารถทดสอบทั้งแรงดันและกระแสไฟฟ้า ช่างไฟฟ้าใช้งานบ่อยเพราะสามารถทดสอบทั้งแรงดันไฟฟ้ากระแสสลับและแรงดันไฟฟ้ากระแสตรงในช่วงตั้งแต่ 100 ถึง 600 โวลต์ ข้อดีมักจะชอบเครื่องมือนี้มากกว่ามัลติมิเตอร์สำหรับแอปพลิเคชั่นมากมายเนื่องจากมีความทนทานสูงและไม่มีแบตเตอรี่สำหรับตรวจสอบ อย่างไรก็ตามมันไม่ถูกต้องเท่ามัลติมิเตอร์สำหรับการวัดเชิงตัวเลขของแรงดันไฟฟ้าที่มีอยู่

เครื่องทดสอบโซลินอยด์มีสายไฟสองเส้นแต่ละเส้นมีโพรบขยายออกจากด้านล่างของเครื่องทดสอบ เครื่องทดสอบโซลินอยด์ไม่ใช้แบตเตอรี่เพื่อจ่ายกระแสไฟดังนั้นพวกเขาจึงพร้อมที่จะตรวจสอบแรงดันไฟฟ้า การประกาศการมีแรงดันไฟฟ้าโดยการคลิกหรือการสั่นสะเทือนยิ่งเสียงคลิกดังขึ้นหรือมากขึ้นเด่นชัดการสั่นสะเทือนยิ่งระดับแรงดันไฟฟ้าสูงขึ้น พวกเขามีความต้านทานต่ำและมักจะเดินทางอุปกรณ์ GFCI หรือเบรกเกอร์วงจรผิดพลาดพื้นดินในระหว่างการทดสอบ

• แม้ว่าเจ้าของบ้านจำนวนมากจะไม่คุ้นเคยกับ "wiggie" แต่เป็นเครื่องมือที่มีราคาไม่แพง (ประมาณครึ่งหนึ่งของค่าใช้จ่ายหลายเมตร) ที่ DIYers หลายคนพบว่ามีประโยชน์มาก บริษัท จัดหาไฟฟ้าพิเศษหรือผู้ค้าปลีกออนไลน์อาจเป็นสถานที่ที่ดีที่สุดในการซื้อวิกผมเนื่องจากอาจไม่มีจำหน่ายในร้านค้าปลีกกล่องใหญ่

มิเตอร์ดิจิตอล

แคลมป์มิเตอร์แบบดิจิตอลเป็นเครื่องมือที่ใช้โดยช่างไฟฟ้ามืออาชีพเท่านั้น มันรวมฟังก์ชั่นของมัลติมิเตอร์กับเซ็นเซอร์ปัจจุบันและมีราคาแพงกว่ามัลติมิเตอร์เล็กน้อย มีฟังก์ชั่นการทำงานที่แตกต่างกันเล็กน้อยระหว่างมัลติมิเตอร์และแคลมป์มิเตอร์ แต่สิ่งที่ชัดเจนที่สุดคือเครื่องมือนี้มีขากรรไกรที่สามารถจับตัวนำลวดได้ สิ่งนี้ทำให้เครื่องมือมีความปลอดภัยและใช้งานง่ายขึ้นในบางแอปพลิเคชันเช่นเมื่อทำงานภายในแผงเบรกเกอร์วงจรเปิดเพื่อทดสอบวงจรเดี่ยว เครื่องมือนี้ยังมีสายนำที่อนุญาตให้ใช้เครื่องมือในลักษณะเดียวกับมัลติมิเตอร์มาตรฐาน

• แคลมป์มิเตอร์แบบดิจิตอลเป็นเครื่องมือพิเศษที่เจ้าของบ้านเพียงไม่กี่คนจะต้องมี ในทางปฏิบัติมันมีฟังก์ชั่นที่คล้ายกับมัลติมิเตอร์ แต่ลักษณะการใช้งานนั้นเป็นประโยชน์มากที่สุดสำหรับช่างไฟฟ้ามืออาชีพ

เครื่องวัดแรงดันไฟฟ้าแบบคัน

เครื่องวัดแรงดันไฟฟ้าแบบ wand เป็นเครื่องทดสอบพิเศษอีกชนิดหนึ่งซึ่งมักจะเป็นของช่างไฟฟ้ามืออาชีพเท่านั้น นี่คือเครื่องทดสอบแรงดันไฟฟ้าเชิงตัวเลขที่สามารถทำงานได้สองวิธี เครื่องมือนี้รวมถึงสายนำที่คล้ายกับที่พบในเครื่องทดสอบแรงดันไฟฟ้านีออนหรือมัลติมิเตอร์ซึ่งสามารถใช้ในการวัดแรงดันไฟฟ้าหรือความต่อเนื่องโดยการสัมผัสสายนำไปสู่สายเปลือยหรือหน้าสัมผัสโลหะ แต่เครื่องมือนี้ยังมีไม้เท้าไฟฟ้าสถิตที่สามารถตรวจจับและวัดแรงดันไฟฟ้าได้ง่ายๆโดยการจับพวกมันไว้ใกล้กับสายไฟหรือหน้าสัมผัสโลหะ ตัวอย่างเช่นการวางหูคันรอบสายเคเบิล NM จะให้การอ่านค่าดิจิตอลของปริมาณแรงดันไฟฟ้า

• ไม้เรียวเมตรเป็นเครื่องมือที่มีราคาค่อนข้างสูงซึ่งมักพบในกล่องเครื่องมือของมือโปร แต่เครื่องมือที่ DIY ที่ทันสมัยที่สุดเท่านั้นที่ต้องการเป็นเจ้าของ
